Stecker und Buchsen
|
|
|
RJ45-Stecker zum
Aufpressen der Kabeladern
(Twisted-Pair-Stecker) |
RJ45-Einbaudose (Aufputz) |
RJ45-Buchse zum Einlöten |
Steckerbelegung und Adernfarben
Der Standard DIN EN 50173 regelt die Kabelbelegung zumindest bei Kupferkabeln in
Netzen. Es gibt vier Kabelpaare:
Blick in die Buchse
Paar 1 Pins 4, 5
Paar 2 Pins 1, 2
Paar 3 Pins 3, 6
Paar 4 Pins 7, 8
- Token Ring verwendet die Paare 1 und 3
- 10BaseT verwendet die Paare 2 und 3 (ebenso 100BaseTX)
- 100BaseT4 und VG-Anylan verwenden alle Paare
- ISDN verwendet die Paare 1 und 3
- ATM verwendet die Paare 2 und 4
- TP-PMD verwendet die Paare 2 und 4
- AS 400 verwendet das Paar 1
- IBM 3270 verwendet das Paar 2
Pin-Numerierung von Stecker und Kabel
Für den IP65/67-Bereich in der Industrie kommen keine RJ-45-Stecker zum
Einsatz, sondern es werden 4-polige M12-Steckverbinder mit D-Codierung
verwendet. An diese Stecker kann die Profinet-AWG22-Leitung angeschlossen
werden. Der Stecker ist abgeschirmt und für den rauhen Insustrieeinsatz
ausgelegt.
Adernfarben
Hier gibt es zwei Belegungen (die aber bis auf die Farben zum gleichen Ergebnis
führen). Man muß sich nur an einen der beiden Standards halten, damit man nicht
durcheinander gerät. Normales 100BaseT- und 10BaseT-Kabel kommt mit den Adern an
den Pins 1, 2, 3 und 6 aus. Die Pins 4, 5, 7 und 8 werden für 100BaseT4+
benötigt.
Standard EIA/TIA-T568A-Belegung:
Pin |
Farbe |
1 |
Weiß/Grün |
2 |
Grün |
3 |
Weiß/Orange |
4 |
Blau |
5 |
Weiß/Blau |
6 |
Orange |
7 |
Weiß/Braun |
8 |
Braun |
|
Standard EIA/TIA-T568B-Belegung:
(Diese scheint die verbreitetste zu sein.)
Pin |
Farbe |
1 |
Weiß/Orange |
2 |
Orange |
3 |
Weiß/Grün |
4 |
Blau |
5 |
Weiß/Blau |
6 |
Grün |
7 |
Weiß/Braun |
8 |
Braun |
|
M12-Belegung:
(Profinet-Kabelfarben)
Pin |
Farbe |
1 (TD+) |
Gelb |
2 (RD+) |
Weiß |
3 (TD-) |
Orange |
|
|
|
|
4 (RD-) |
Blau |
|
|
|
|
|
Die Belegung ist grundsätzlich eins zu eins an beiden Steckern. Auf Dosen ist
die Belegung aufgedruckt (bzw. die LSA-Klemmen sind einfach in der
entsprechenden Farbe markiert). Die Kabelfarben kennzeichnen die verdrillten
Adernpaare, die Paare müssen eingehalten werden.

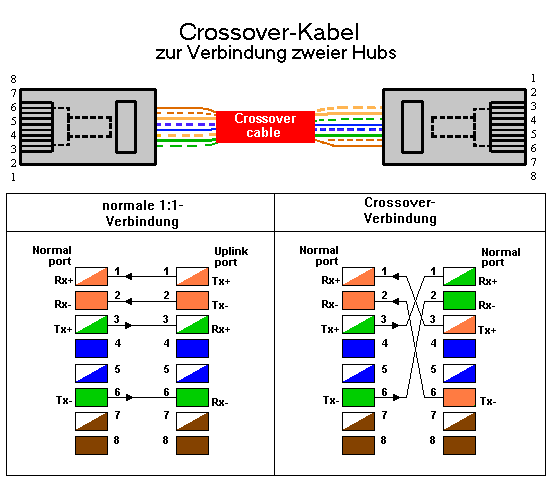

Crossoverkabel
Crossoverkabel dienen zur Verbindung zweier Hubs. Auf diese Weise kann man die
Zahl der verfügbaren Rechneranschlüsse erhöhen. Beachten Sie aber, daß sich nur
eine begrenzte Zahl von Hubs kaskadieren lassen.

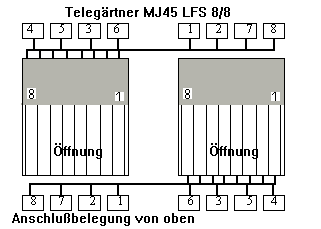

Anschlußbelegung der Twisted-Pair-Unterputz-Kanaleinbaudose
In der Regel wird das Fabrikat Telegärtner MJ45 LFS 8/8 verwendet. Die
Darstellung zeigt die Draufsicht (anschlusseitig) der Dose. Die obere
Klemmenreihe ist für die linke Dose, die untere Klemmenreihe für die rechte
Dose. Beim Standardnetz sind nur vier Kabeladern pro Dose anzuschliessen (Pins
1,2, 3 und 6, siehe oben).
Anschlußbelegung der Twisted-Pair-Stecker für Hub und Computer

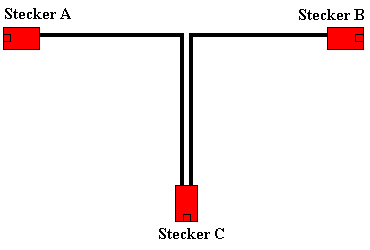

Cable-Sharing, Y-Kabel
Y-Kabel sind spezielle Kabel, mit denen man ein voll ausgebautes RJ-45-Kabel,
bei dem alle 4 Paare des Kabels angeschlossen sind, als Verbindungsleitung für
zwei Endgeräte benutzen kann. Sinn des Ganzen ist, daß man nur ein
Twisted-Pair-Kabel mit 8 Adern verlegen muß, um zwei Computer (oder andere
Geräte) anschließen zu können (jedenfalls bei niedrigeren Übertagungsraten).
An Ihrem Hub belegen Sie zwei Ports, die dann per Y-Kabel auf ein Kabel geleitet
werden, das zu einem Verteilungspunkt (Dose im Büro) verlegt ist. Von dort wird
mit einem weiteren Y-Kabel zu Ihren Endgeräten verteilen.

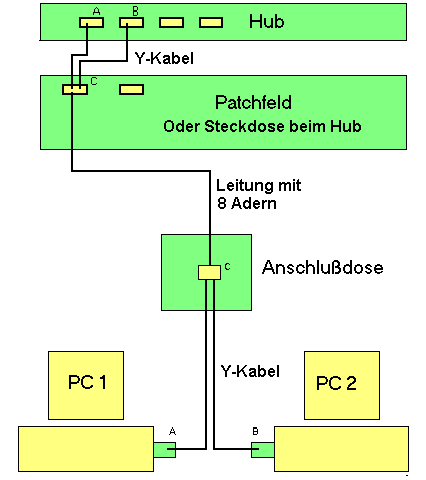

Schema der Verbindung:
Für die verschiedenen Sprach- und Datendienste sind in den internationalen
Richtlinien unterschiedliche Buchsenkontaktbelegungen festgelegt worden. Damit
die Signalleitungen an den richtigen Kontakten der Endgeräte angelegt sind,
wurden für Y-Kabel (Cable Sharing Adapter) verschiedene Ausführungen entwickelt:
- mit Kontaktbelegung 1, 2, 3, 6 (Ethernet usw.)
- mit Kontaktbelegung 3, 6, 4, 5 (Token Ring, Telefonanschluss, ISDN)

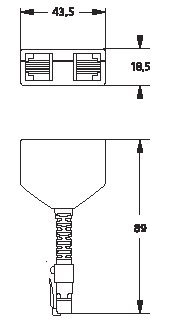

Es gibt auch fertige Adapter im Handel zu kaufen:
Der Cable-Sharing-Adapter wird immer paarweise eingesetzt. Auf der einen
Seite am Verteiler, um die beiden Dienste auf die Installationsleitung
aufzuschalten und auf der anderen Seite (z. B. an der Dose), um die Dienste vom
8-adrigen Anschluss wieder abzugreifen. Durch die flexible Anschlußschnur wird
eine gute Verteilung der Zugkräfte erreicht, die von der Anschlußschnur der
Endgeräte bzw. von den Patchkabeln auf den Adapter einwirken.
Verdrahtung des Kabels:
Verteiler für 2 Ethernet-Anschlüsse
Verteiler für Ethernet- und Telefon-Anschluß
Verteiler für 2 Telefon-Anschlüsse

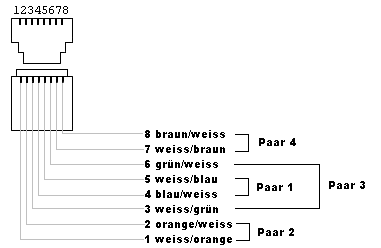

100Base-T4 und 1000BaseT
100Base-T4 und 1000BaseT nutzen im Gegensatz zu 10BaseT alle 4 Adernpaare. Die
Steckerbelegung ist dann:
und das Crossover-Kabel wird folgendermaßen verdrahtet:
